Les perturbations dans les réseaux industriels
Les perturbations affectant les réseaux industriels peuvent être groupées en quatre catégories :
les variations de l'amplitude de tension, les modifications de la forme d'onde, les dissymétries
du système triphasé et les fluctuations de la fréquence autour de 50 Hz.
variations de fréquence
Les variations de fréquence susceptibles d'exister dépendent de la présence ou non de l'alimentation du distributeur.
réseau de distribution public
Les fluctuations de la fréquence d'un réseau de distribution public sont rares et ne sont rencontrées que dans des circonstances exceptionnelles telles que les défauts graves sur le réseau de production et de transport. Ce type de perturbations apparaît notamment lorsqu'il n'y a plus équilibre entre la production et la consommation d'énergie électrique.
Dans la plupart des réseaux publics, la variation de fréquence n'excède pas 1 Hz autour de la fréquence nominale (50 ou 60 Hz).
réseau alimenté par une source autonome de production ilotée
Des variations de charge importantes provoquent des variations de fréquence. Un système de délestage permet de maintenir la fréquence en cas de surcharge
variations de l'amplitude
creux de tension et coupures brèves
Un creux de tension est une réduction d'au moins 10 % de la tension pendant une durée d'une demi-période à quelques secondes (voir fig. 3-1).
Une coupure brève est un creux de 100 % d'une durée supérieure à quelques secondes et inférieure à une minute.
fluctuations de tension (flicker)

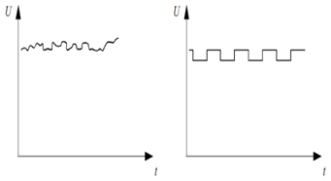

Les fluctuations de tension sont des variations périodiques ou aléatoires de l'enveloppe de la tension. Leur amplitude est inférieure à 10 % de la tension nominale (voir fig. 3-2).
Ce type de perturbations est connu sous le nom de "flicker" pour son effet de papillotement sur l'éclairage. Le flicker est défini dans la norme VEI 161-08-13 comme une impression d'instabilité de la sensation visuelle due à un stimulus lumineux dont la luminosité ou la couleur fluctuent dans le temps.
modifications de la forme d'onde : les harmoniques
Les récepteurs non linéaires tels que fours à arc, éclairages, convertisseurs, redresseurs, ... absorbent des courants non sinusoïdaux qui traversent les impédances du réseau et
provoquent ainsi une déformation de la sinusoïde de tension d'alimentation. La déformation de la forme d'onde est caractérisée par l'apparition de fréquences harmoniques de tension.
Celles-ci peuvent perturber les appareils électriques du réseau.
dissymétries du système triphasé : les déséquilibres
Le réseau triphasé est déséquilibré lorsque les trois tensions du système triphasé ne sont pas égales en amplitude ou ne sont pas décalées les unes par rapport aux autres de 120 °.
Il existe trois types de circuits triphasés déséquilibres :
Charge déséquilibrée : Il peut exister un court-circuit dans la charge, ou une mauvaise répartition des charges monophasées sur le réseau 3ph.
Source déséquilibrée : Court-circuita la source ou dans un transformateur.
Combinaison de source et charge déséquilibrées.
De façon pratique, on retrouve des charges déséquilibrés plus souvent que des sources des équilibrées. On conçoit les sources pour qu'elles soient le plus équilibrées possible.
niveaux de compatibilité électromagnétique
C'est le niveau maximal spécifié des perturbations auxquelles on peut s'attendre que soit soumis un appareil. car La Compatibilité Électromagnétique (CEM) est le fait, pour des équipements de supporter mutuellement leurs effets électromagnétiques.
phénomènes naturels
foudre
décharges électrostatiques
rayonnement cosmiques
phénomènes artificiels
émetteurs radio et radars
appareils industriels
traitement de l'information
traitement de l'énergie
dispositifs d'éclairage
