structures et canalisations
Définitions
Conducteur
Un conducteur comprend une simple âme métallique avec ou sans une enveloppe isolante.
Câble
Un câble est constitué d'un certain nombre de conducteurs, électriquement séparés mais mécaniquement solidaires, généralement enrobés dans une gaine protectrice souple.
Chemin de câbles
Le terme chemin de câbles désigne l'installation de conducteurs et/ou de câbles avec une connotation de support et de protection, par exemple : les termes câbles sur tablette, échelle à câbles, câbles dans des goulottes, câbles dans des caniveaux, etc.... sont tous dénommés « chemin de câbles ».
Repérage des conducteurs
Les repérages respectent toujours les trois règles suivantes :
règle 1
La double coloration vert-et-jaune est exclusivement réservée au conducteur de protection PE et PEN.
règle 2
Lorsqu'un circuit comporte un conducteur neutre, celui-ci doit être repéré en bleu clair (ou par le chiffre1 pour les câbles à plus de 5 conducteurs).
Lorsqu'un circuit ne comporte pas de neutre, le conducteur bleu clair peut être utilisé comme conducteur de phase s'il est intégré à un câble à plus d'un conducteur.
règle 3
Les conducteurs de phase peuvent être repérés par toute couleur sauf :
Vert-et-jaune,
bleu clair (voir règle 2).
Les conducteurs dans un câble sont identifiés, soit par leur couleur, soit par des chiffres
Mode de pose en fonction des différents types de câbles ou de canalisations
Les différents modes de pose possibles sont indiqués dans le tableau 3.1 en fonction des différents types de conducteurs ou de câbles.
Conducteurs et câbles | Mode de pose | |||||||
Sans fixation | Fixation directe | Système de conduits | Systèmes de goulottes (y compris plinthes et profilés au niveau du sol) | Systèmes de conduits profilés | Échelles, chemins de câbles, tablettes, corbeaux | Sur isolateurs | Câble porteur | |
Conducteurs nus | - | - | - | - | - | - | + | - |
Conducteurs isolés[b] | - | - | + | +[a] | + | - | + | - |
Multi-conducteur | + | + | + | + | + | + | 0 | + |
Mono-conducteur | 0 | + | + | + | + | + | 0 | + |
+ : Admis.
– : Non admis.
0 : Non applicable, ou non utilisé en pratique.
[a] Les conducteurs isolés sont admis, si le système de goulottes possède au moins un degré de protection IP4X ou IPXXD et si le capot ne peut être ôté qu'au moyen d'un outil ou par une action délibérée.
[b] Les conducteurs isolés utilisés comme conducteur de protection ou de liaison équipotentielle peuvent employer indifféremment chacun des modes de pose et ne nécessitent pas d'être posés dans un système de conduits, conduits profilés ou goulottes.
Tableau 3.1: Choix des canalisations.
Exemple de modes de pose de canalisation et leur méthode de référence

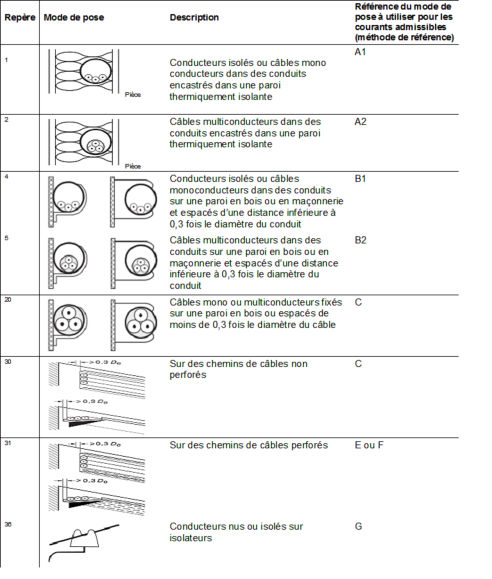

La figure 3.2 illustre quelques modes de pose des différentes types de canalisations parmi les nombreux modes qui existent.
Les modes de pose sont regroupés par référence (un code lettre de A à G) : pour les modes de pose qui ont les mêmes caractéristiques pour le calcul des courants admissibles des canalisations, la même méthode de calcul est utilisée.
